Навесы из поликарбоната: установка своими руками

Хотите собрать навес или беседку сами? Это просто!







По такому же принципу собираются другие наши конструкции

Устанавливать беседки, навесы, гаражи, террасы и веранды, приставные навесы и хозяйственные блоки (бытовки) Легкое Небо достаточно просто. Практически Вы приобретаете готовую беседку или другую конструкцию. Конструкция беседок, каркас навесов и гаражей состоит из сборочных единиц, каждая из которых весит до 20 килограмм. Для монтажа беседки или хозяйственных блоков используются болтовые соединения, которые поставляются в комплекте.

Любой человек, без специальной подготовки и используя обычный инструмент (гаечные ключи, шуруповерт и стремянка), сможет самостоятельно собрать и разобрать конструкцию беседок или воспользоваться услугами наших монтажников и получить готовую беседку. Установочная документация, условия по эксплуатации и гарантийному обслуживанию прилагаются при поставке товара.

Требования к фундаменту для беседок, навесов и других наших конструкций.

У навесов каждая стойка имеет на основании пластину 200×200 мм с четырьмя отверстиями под анкера, с помощью которых, каркас навеса крепиться к поверхности. Длина самой стойки составляет 2200 мм и может быть увеличена до 2800 мм (для бетонирование или зарывание в землю). При желании мы можем предложить Вам закладные детали для монтажа беседки или каркаса навеса на не подготовленную площадку.

Обратите внимание, что специального фундамента для беседок не требуется.

Для гаражей и хозяйственных блоков требуется ровная площадка. Они могут быть установлены на закладные детали, или на бетонированную площадку, а так же можно установить на ровную землю прикрепив стойки с помощью длинных штырей или забетонировать после установки.

Террасы и веранды устанавливаются к стене с помощью анкеров, а столбы могут бетонироваться в землю или устанавливаться на бетонную поверхность.

Сушилки для белья изготавливается с удлиненными ногами, которые бетонируются в земле.

Если Вы не хотите устанавливать данные конструкции сами, то наши специалисты с удовольствием помогут Вам.

Также, мы подготовили для Вас детальную, пошаговую инструкцию «Как построить навес из поликарбоната своими руками».


Как сделать навес: инструкция

Задумались о том, как построить навес к дому своими руками? Воспользуйтесь нашей инструкцией!

Собирая навес из поликарбоната своими руками, следуйте нашим советам.

При строительстве навеса следует обратить внимание на следующие критерии:

  • Площадка под навесом;
  • Толщина покрытия (поликарбоната);
  • Нагрузки на навес (снеговые, ветровые).

При написании данной статьи использовались стандартные сегменты навесов и беседок, разработанные специально под снеговые нагрузки для IV региона согласно СП 20.13330.2011 СНиП 2.01.07-85* Нагрузки и воздействия.

Строительство навеса рассмотрим на примере навеса прямоугольного 3х3,4.

Шаг 1. Выбор материалов

Для объектов частного сектора зачастую навес своими руками возводится из сотового поликарбоната. Материал обладает хорошей прочностью, стойкостью к климатическим факторам и эстетичным внешним видом. Способность пропускать свет делает его незаменимым при возведении лёгких беседок и оборудования зон отдыха. Навесы из поликарбоната своими руками могут принимать любую желаемую форму: односкатную, многоскатную, дугообразную, плоскую.

Сфера использования поликарбонатных листов определяется их толщины. Поликарбонат толщиной:

  • до 4х мм применяются для возведения парников, теплиц;
  • 4–8 мм используются для перегородок, козырьков, навесов, крыш;
  • 8–10 мм необходимы для сооружения звукоизоляционных барьеров;
  • свыше 10 мм применяются для кровельных работ на промышленных объектах.

Цвет не влияет на физико-механические свойства материала. Соответственно, при выборе оттенка стоит руководствоваться исключительно особенностями ландшафта и собственными вкусовыми пристрастиями.


Шаг 2. Выбор размера навеса

Проектирование конструкции

Определитесь с назначением, размерами, месторасположением конструкции. После выбора формы и габаритов готового изделия, вы сможете рассчитать нужное количество материалов и комплектующих. При разработке проекта обязательно учитывайте климат вашей местности, величину максимальных внешних (ветровых, дождевых, снеговых) нагрузок.

Размеры навесов обычно указываются по крыше, в нашем примере навес 3х3,4 по крыше имеет расстояния по осям стоек: 2760 мм по ширине и 2260 мм по длине навеса. В общем случае расстояние по осям стоек по ширине навесов (из сегментов навесов и беседок) вычисляется по формуле: ширина арки (размер С или размер 2хD рис.1) — 240 [мм].

Расстояние между осями столбов по длине – стандартное 2260 мм (из расчета несущей способности навеса по предельным состояниям).

Максимальный вылет крыши (поликарбоната) за край арки навеса – 800 мм.

Площадка под навес должна быть чуть больше навеса для укрупнительный сборки секций навеса, для дальнейшего их подъема в вертикальное положение и крепления между собой.

АркаПолуарка
Рисунок 1. Размеры арок

Конструктивные элементы навесов

Типовой навес состоит из следующих конструктивных элементов рис.2:

Арки, фермы, стойки, направляющие под поликарбонат, поликарбоната и комплект крепежа.

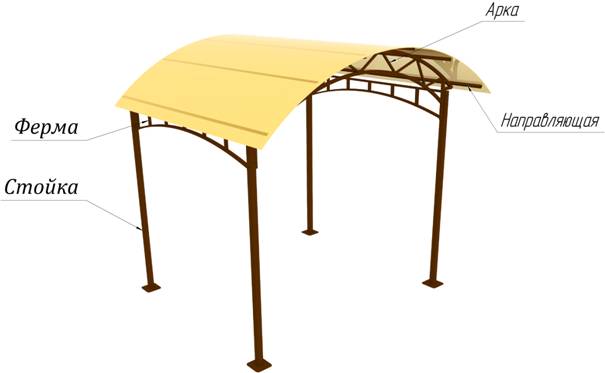

Конструктивные элементы навеса
Рисунок 2. Навес своими руками. Конструктивные элементы

Шаг 3. Установка металлокаркаса

Монтаж навеса заключается в укрупнительной сборке конструкций навеса, последующем подъеме секций навеса в вертикальное положение и соединении между собой. Комплект металлоконструкций навеса при поставке выглядит следующим образом — рис.3

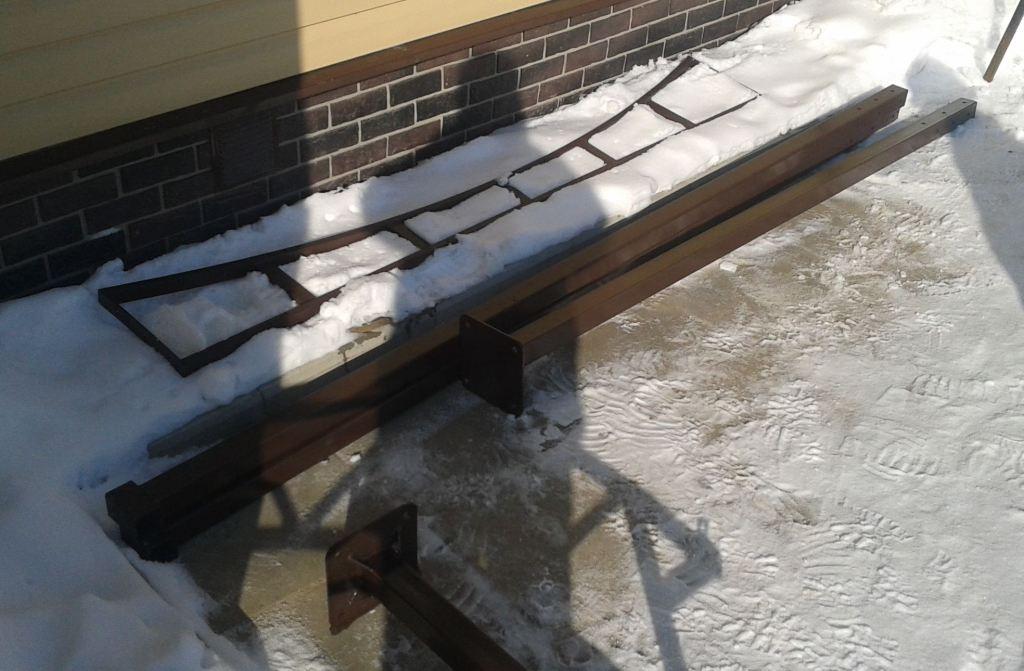

сборочные единицы навеса
Рисунок 3. Сборочные единицы навеса

Сборка металлокаркаса производится в следующей последовательности:

  1. На подготовленную площадку укладываются арки и, если они состоят из двух полу-арок, соединяются между собой болтами М12х35 рис.4;

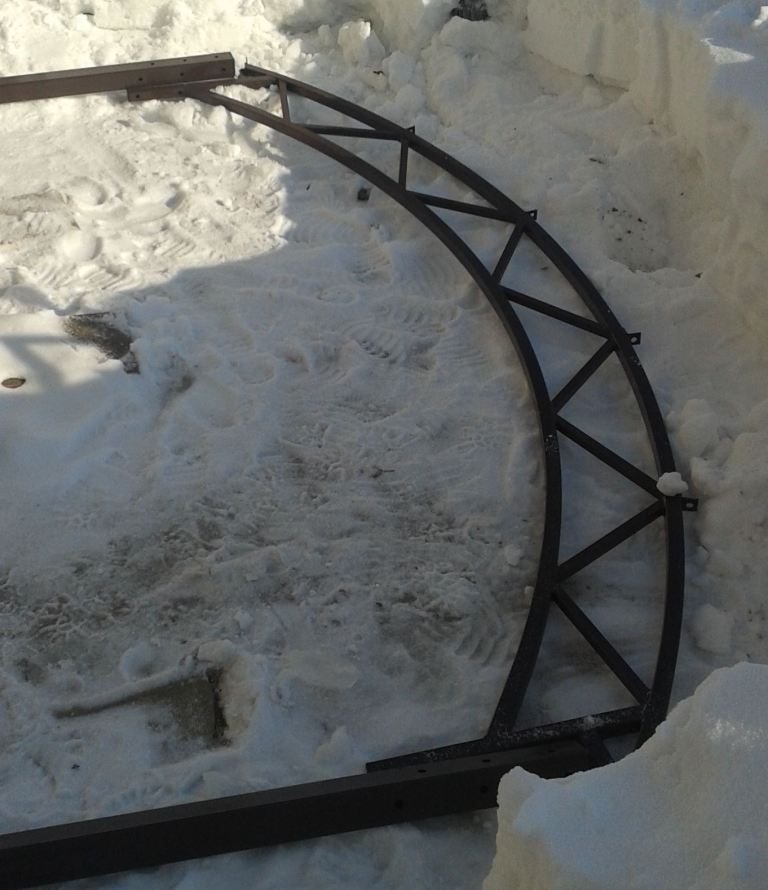

    Раскладываем арки и столбы
    Рисунок 4. Раскладываем арки и столбы
  2. К аркам прикручиваются стойки болтами М12х110. Необходимо выполнить замеры диагоналей собранных секций по внешним углам, при необходимости следует ослабить болты, поправить конструкцию и снова затянуть болты рис.5;

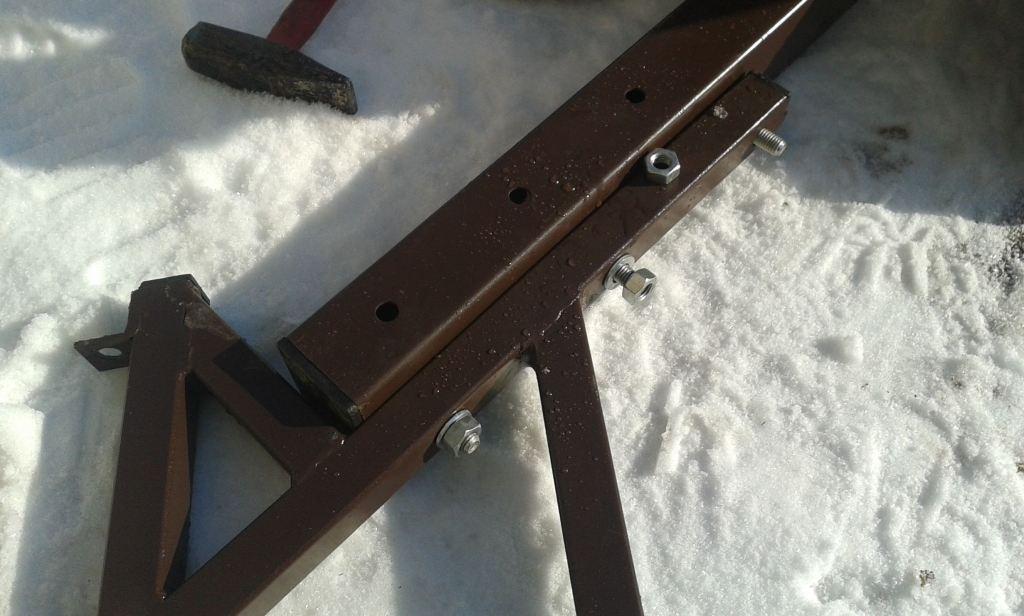

    крепление арок к столбам
    Рисунок 5. Крепление арок к стойкам

    Согласно пунктам 1 и 2 собрать все секции навеса.

  3. Производится подъем секций каркаса в вертикальное положение и устанавливаются фермы. Фермы крепятся болтами М12х90 рис.6;

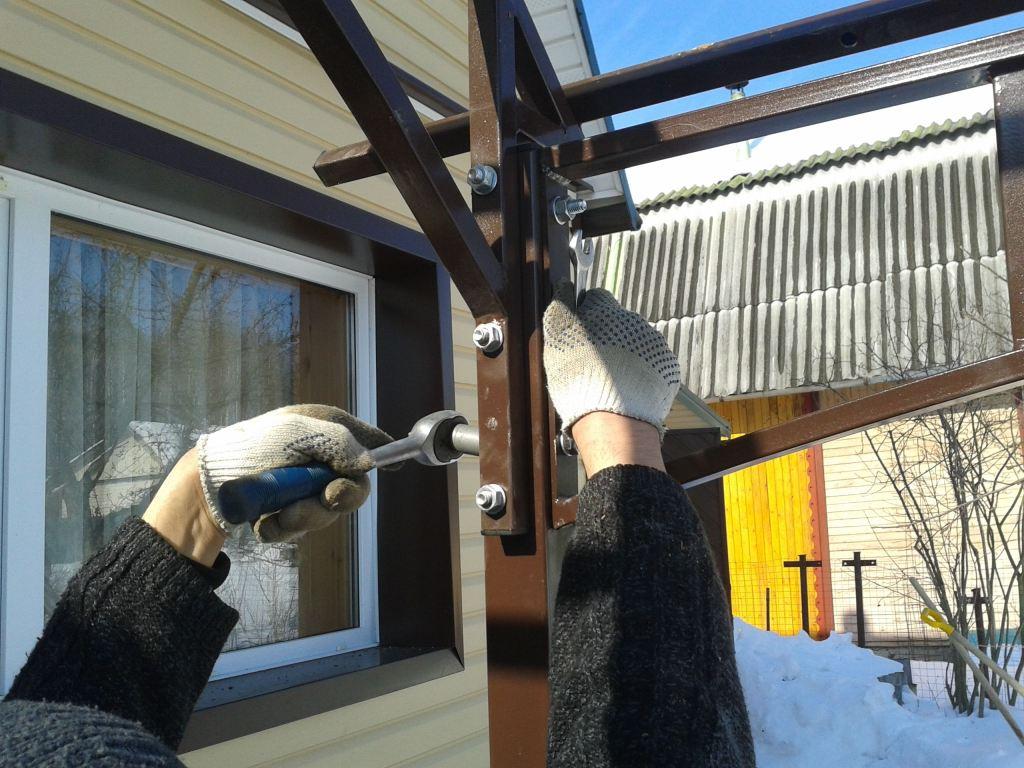

    Крепление ферм к стойкам навеса
    Рисунок 6. Крепление ферм к стойкам навеса
  4. К верхним частям арок закрепляются направляющие под поликарбонат болтами М10х55 рис.7;

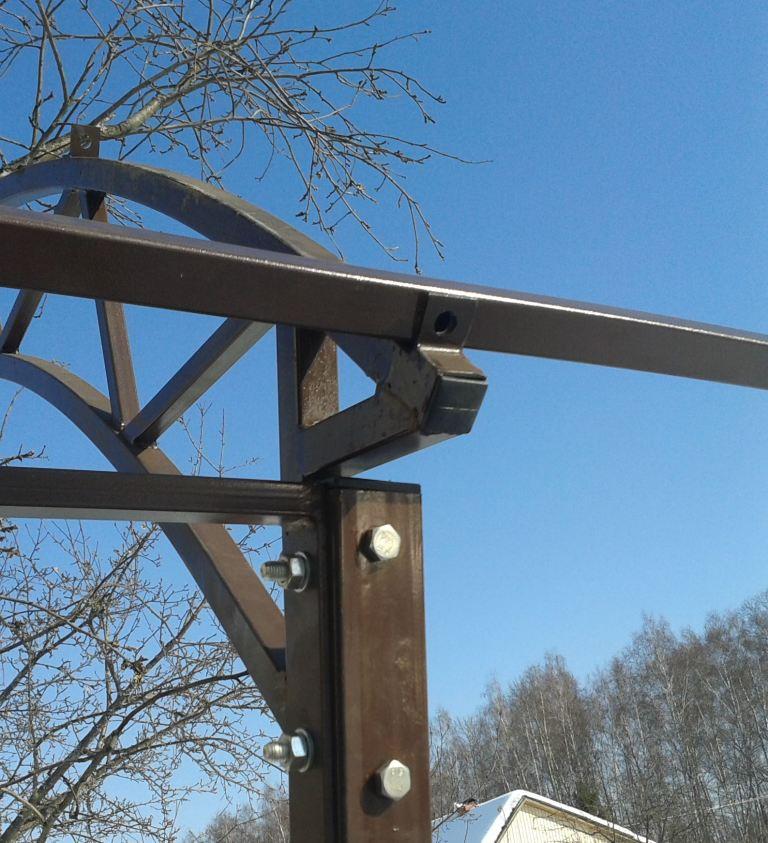

    крепление направляющих под поликарбонат
    Рисунок 7. Крепление направляющих под поликарбонат
  5. Собранный металлокаркас навеса необходимо закрепить на опорной поверхности до установки поликарбоната, во избежание травм при монтаже покрытия;

Шаг 4. Подготовка площадки под навес

Разметьте площадку, на которой будет установлена защитная конструкция. По периметру разместите деревянные либо металлические опорные стойки. Заглубляйте опоры в грунт на глубину в 0.5-1.5 метра. Для закрепления опор используйте бетонирующий состав.

Металлический навес из поликарбоната можно установить различными способами:

  • на готовую площадку, закрепляя навес анкерными болтами М12х150 рис.8;

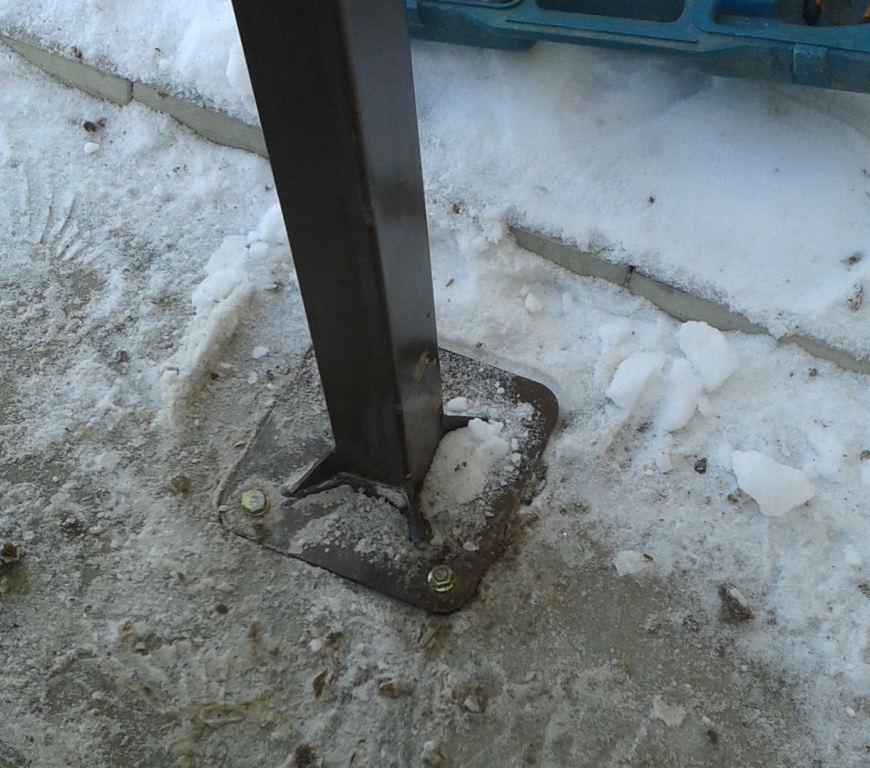

    Крепление навеса анкерными болтами
    Рисунок 8. Крепление навеса анкерными болтами
  • на неподготовленную площадку (грунт) забетонировав стойки;
  • на неподготовленную площадку (грунт), предварительно забетонировав закладные детали рис.9 с приваренными болтами. В этом случае Ваш навес остаётся мобильным и его можно разобрать и перенести при необходимости.
    Закладная деталь
    Рисунок 9. Закладная деталь

Готовая площадка может представлять собой забетонированную поверхность земли, так называемый плитный фундамент. Возможно установить навес на плитку, которая в свою очередь выложена на плитном фундаменте.

Бетонирование стоек или закладных деталей под навес подразумевает под собой устройство столбчатого фундамента методом бетонирования, заливая бетон в предварительно пробуренные скважины.


Как сделать навес из поликарбоната. Устройство столбчатого фундамента

Устройство столбчатого фундамента состоит из следующих этапов:

  1. Разработка грунта. Разработка грунта под столбчатые фундаменты осуществляется, как правило, вручную. Для бурения скважины подходят ручные, бензиновые или электрические буры, которыми современная промышленность обеспечивает садоводов рис.10.Диаметр скважины зависит от диаметра установленного бура, но должен быть не менее 150мм.Под установку навеса в общем случае достаточна скважина глубиной 650-700мм;

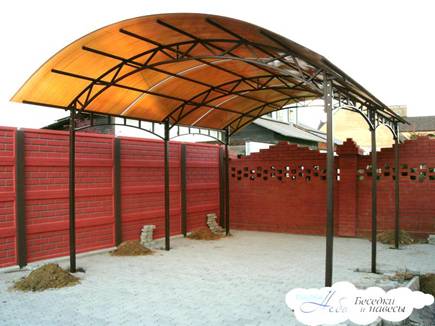

    Разработка грунта и установка навеса
    Рисунок 10. Разработка грунта и установка навеса
  2. Отсыпка подошвы фундамента песком. Отсыпка песком играет 2 роли: выравнивание уровней подошвы фундамента по высоте и отвод сточных вод;
  3. Для того чтобы исключить выталкивание столбчатого фундамента вспучивающимся при морозах грунтом его рекомендуется изолировать от грунта чехлом из оцинкованной кровельной стали, несколькими слоями ПВХ пленки или толя. На подошву фундамента также необходимо уложить изоляционный материал, чтобы предотвратить утечку в грунт цементного молока, потеря которого снижает качество бетона;
  4. Установка закладных деталей или навеса и заливка бетоном. Бетон укладывают слоями, уплотняя каждый слой рис.11.

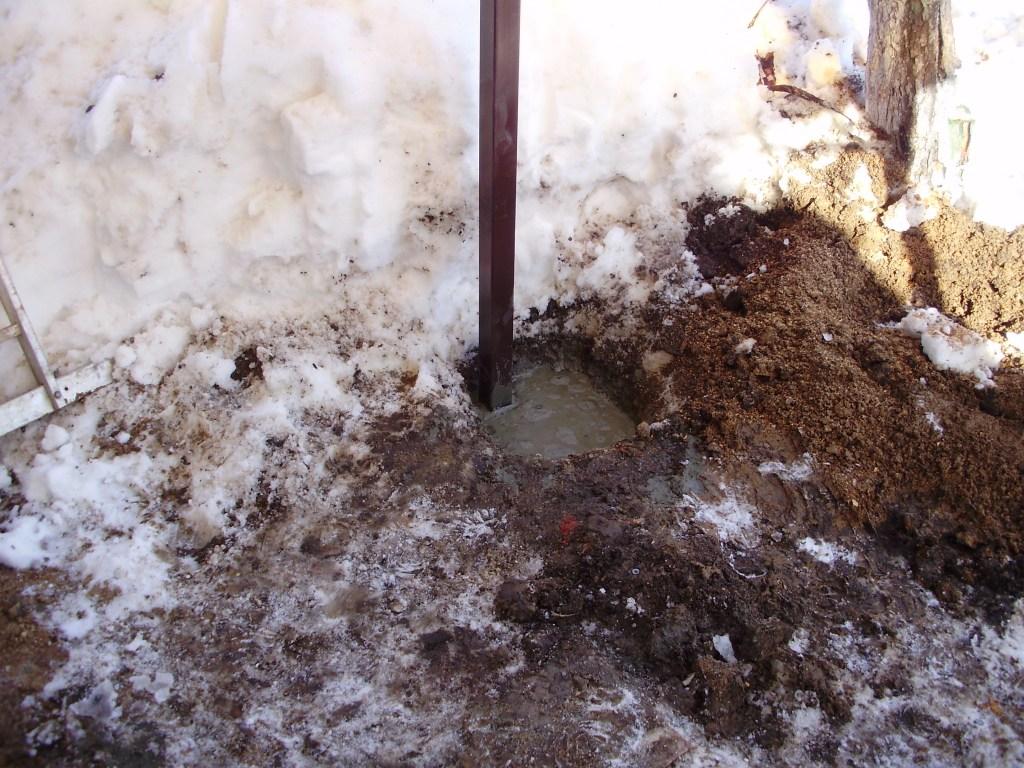

    крепление арок к столбам
    Рисунок 11. Бетонирование стоек навеса

Шаг 5. Навес своими руками: закрепление поликарбоната

Как сделать навес к дому красивым и долговечным? Необходимо аккуратно и качественно закрепить поликарбонатные листы на собранном каркасе. Установку сотового поликарбоната необходимо производить только после окончательного закрепления металлокаркаса. Раскрой листового материала выполнять на твёрдой, ровной поверхности. Все стандартные сегменты навесов и беседок рассчитаны под сотовый поликарбонат толщиной 8мм.

Последовательность установки покрытия:

  1. Раскрой и рассверливание отверстий выполняется без удаления защитной плёнки.
    Отрежьте лист поликарбоната длиной на 100-150 мм больше длины дуги арки. При резке обязательно учитывайте направление воздушных каналов. Резать поликарбонат лучше всего высокоскоростными циркулярными пилами с дисковой пилой по алюминию. После резки необходимо удалить стружку из открытых сот;
  2. Удалите защитную пленку с поликарбоната. Аккуратно установите поликарбонат на стяжные трубы и закрепите самонарезающими винтами с резиновой шайбой из расчета 6-7 саморезов на М2;
  3. Для соединения двух листов используйте Н-образные профили. Не забывайте оставлять компрессионные зазоры, благодаря которым поликарбонат сможет двигаться без разрушений при температурных колебаниях;
  4. Под кромку листа установите нижнюю часть разъемного стыковочного профиля и прикрепите его к стяжным трубам по всей длине саморезами рис.12;

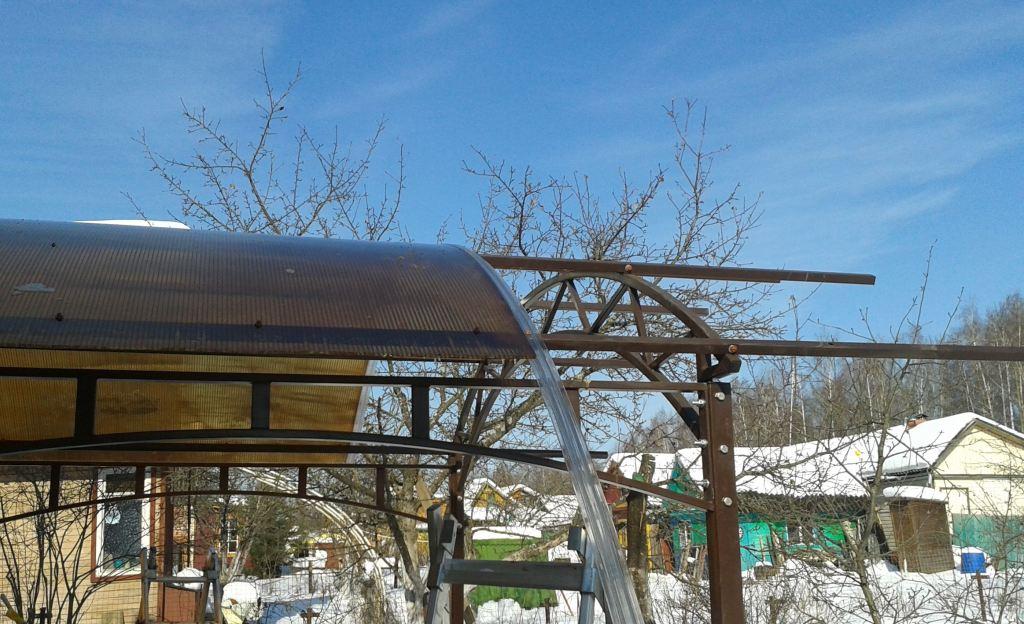

    Крепление поликарбоната и установка стыковочного профиля
    Рисунок 12. Крепление поликарбоната и установка стыковочного профиля
  5. Установите следующий лист поликарбоната вплотную к ребру стыковочного профиля и закрепите его;
  6. Закройте крышку стыковочного профиля, придерживая его снизу деревянным упором, а сверху простукивая деревянной киянкой рис.13;
    Установка крышки стыковочного профиля
    Рисунок 13. Установка крышки стыковочного профиля
  7. Установите все листы согласно п.п.1-6;
  8. Необходимо правильно закрыть торцы листов поликарбоната. На открытый край сот поликарбоната наденьте торцевые профиля. Во избежание срыва профилей весной при сходе снега рекомендуется закреплять их клеем, либо небольшими саморезами;

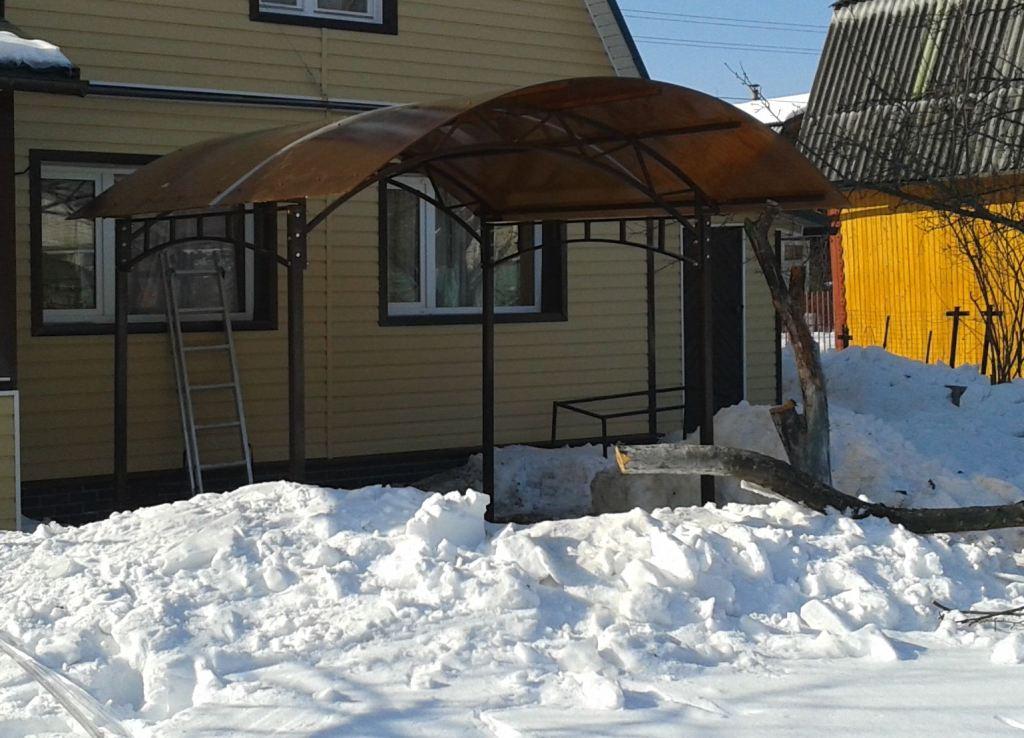

Готовый навес 3х3,4
Готовый навес 3х3,4

Понимая, как сделать навес к дому своими руками, вы сможете создать на дачном участке практичную и привлекательную зону отдыха. Правильно смонтированный навес своими руками будет радовать владельцев безукоризненным внешним видом длительное время. Нужно лишь своевременно удалять с поверхности грязь, пыль обычной водой без моющих средств. Сомневаетесь в собственных строительных талантах?
